Система мониторинга Canovate инженерной инфраструктуры ЦОД

Системы управления и мониторинга инфраструктуры ЦОД представляют собой комплексные решения для удаленного сбора информации и управления оборудованием.

К DC-MON-MAIN08P-0X можно подключить до 8 интеллектуальных датчиков Canovate. При подключении датчик автоматически настраивается и переходит в режим онлайн. Используя модули расширения DC-MON-EXPO8P-SUB или DCMON-EXPl6P-IN, можно подключить до 500 датчиков к одному устройству.

Простой в использовании веб-интерфейс позволяет настроить DC-MON-MAIN08P-0X за считанные минуты. При подключении к сети датчики используют свои 4 уровня проверки пороговых значений и сообщают о любых изменениях статуса.

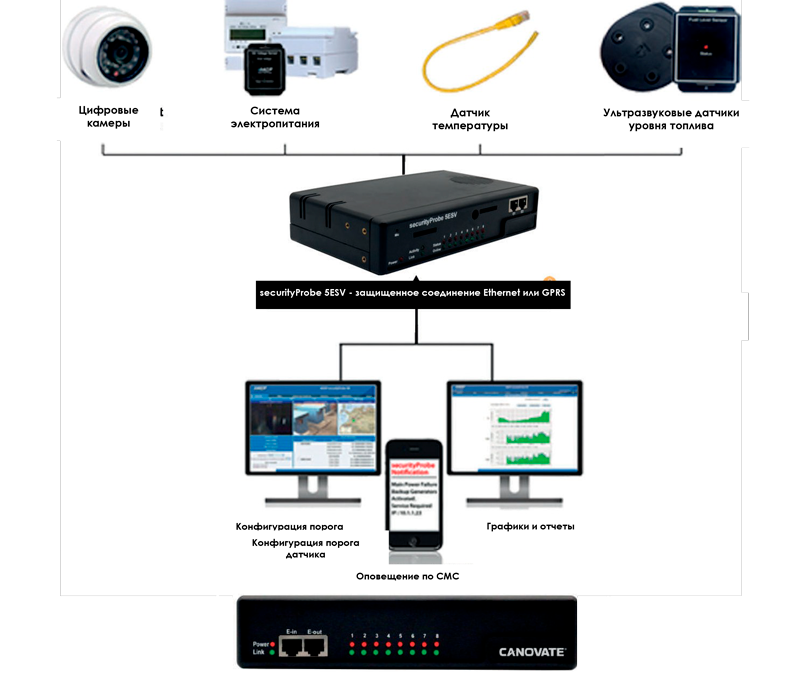

Топология сети системы мониторинга

Основные характеристики

• Просмотр информации с датчиков и видеокамер в реальном режиме времени с помощью веб-сервера

• Получение уведомлений об ошибках по электронной почте, SMS,  MMSi,  SNMP

• Интегрирация с системами управления сетями через SNMPvl и SNMPvЗ

• Возможность передачи информации с датчиков напрямую на мобильный телефон или КПК

• Возможность подключения внешнего модема GPRS / GSM, адаптеров Blutooth и WiFi USB

• Использование операционной системы Linux для максимальной стабильности и гибкости

• Виртуальные датчики, контролирующие питание, Modbus, сетевые устройства и другое оборудование на базе SNMP

• Встроенные графики и регистрация данных, внутри или на удаленном ПК.

• Независимость от платформы, бесплатные обновления прошивки и утилиты от Canovate.

• Мониторинг до 500 интеллектуальных датчиков Canovate Intelligent Sensors

• Полная поддержка протокола Modbus: Modbus Master / Slave, Modbus RТU, Modbus через ТCP / IP

Модули расширения DC-MON-MAIN08P-0X

• 8-портовый интеллектуальный модуль датчиков (E-Sensor 8)

• 16-портовый модуль сухих контактов (E-optol6)

• Расстояние до 300 метров

Основные устройства

Модули расширения

Датчики и сенсоры

Блок управления дверью (DCU)

Основная причина, по которой любая компания использует физический контроль доступа, — это повышение безопасности и контроля. Компания Canovate разработала решения по контролю доступа, чтобы предоставить максимально возможную информацию в настраиваемом и адаптируемом интерфейсе для упрощения внедрения.

Биометрические и карточные считыватели

Для усиления мер безопасности, помимо записи на видео всех попыток доступа, использутся считыватели доступа. Считыватели доступа могут быть в виде считывателей карт либо биометрическими. Доступ к считывателю карт контролируется посредством радиочастотных идентификационных карт, которые могут быть связаны с отдельными пользователями.

Можно также перейти с RFID-карт на сканер отпечатков пальцев с высоким разрешением, который регистрирует пользователей с помощью отпечатков пальцев в местах, требующих более высокого уровня безопасности. Его усовершенствованные сканеры отпечатков пальцев используют оцифрованное считывание пальца в качестве ключа доступа безопасности. Они очень популярны в правительственных и военных комплексах, а также используются в центрах обработки данных и компьютерных залах. Блок управления дверью поддерживает до 5000 пользователей и его функционал может быть расширен посредством входа по карте.

DCU: ПОДКЛЮЧЕНИЕ АКСЕССУАРОВ

Блок контроля доступа в шкаф (CCU)

Решение Simple Wizards упрощает внедрение системы контроля доступа

Применяемый совместно с блоком управления дверью (DCU) Canovate, блок управления доступом к шкафу (CCU) легко интегрируется с помощью технологии "plug and play" через разъем RJ45. DCU используется для записи и мониторинга всех доступов к серверным шкафам. Считыватель карт доступа предоставляет подробные отчеты о том, кто и когда получил доступ к серверным шкафам.

Управление инфраструктурой центра обработки данных (DCIM)

Решения DCIM состоят из ряда различных компонентов. На уровне инфраструктуры они обслуживают ряд корпоративных ИТ-задач.

Физическая структура

Площадь помещения в центре обработки данных распределяется на основе следующих критериев:

- Физические размеры оборудования

- Охлаждение и поток воздуха

- Доступность для людей

Технология DCIM помогает визуализировать и моделировать серверные стойки, установленные в центре обработки данных, позволяя оценить, достаточно ли для них фактического пространства.

Управление изменениями

По разным причинам оборудование центра обработки данных необходимо регулярно обновлять.

• Изначально ограниченный жизненный цикл оборудования

• Неисправность

• Необходимость перехода на более качественный продукт

Однако подобная модификация может повлиять на производительность других интегрированных инфраструктурных технологий. Технология DCIM помогает ИТ-отделам применять системный подход к управлению такими изменениями, позволяя им:

- Следовать предопределенным рабочим процессам

- Снизить риски, связанные с изменениями

В большинстве случаев развертывание серверных и сетевых технологий в центре обработки данных осуществляется с использованием стандартных шкафов.

Понимание нюансов конструкции стойки может помочь операторам центра обработки данных в планировании емкости, пространства, охлаждения, обслуживания и устранения неполадок. Основываясь на этих соображениях, DCIM может помочь в выборе и размещении серверных стоек.

Планирование мощности

Центр обработки данных должен быть масштабируемым для удовлетворения меняющихся бизнес-требований. При планировании мощности следует учитывать:

• Ограничение по пространству

• Вес оборудования и стоек

• Электропитание

• Эффективность охлаждения

• Ряд других физических ограничений центра обработки данных

Программа DCIM может моделировать широкий спектр возможных ситуаций, позволяя проектировать будущую мощность в зависимости от этих ограничений.

Интеграция программного обеспечения

Системы DCIM представляют собой комплексные решения для управления и мониторинга инфраструктуры центров. Ниже приведены примеры интеграций:

• Протоколы SNMP и Modbus

• Комплексные веб-интеграции

Анализ данных

Технологии DCIM в значительной степени опираются на сбор и обработку данных в реальном режиме времени.

Возможности системы DCIM:

• Отслеживание широкого спектра показателей.

• Использование Веб-API для передачи данных между системами DCIM.

• Использование сложных технологий ИИ для анализа данных. Отслеживание показателей индикаторов в режиме реального времени помогает предотвратить сбои в подаче электроэнергии, нарушения безопасности и сбои в работе сети, прежде чем они произойдут.

Панель управления и отчетность

Технология DCIM помогает обрабатывать огромные объемы зарегистрированных данных, преобразуя их в простые для понимания отчеты для последующего анализа.
